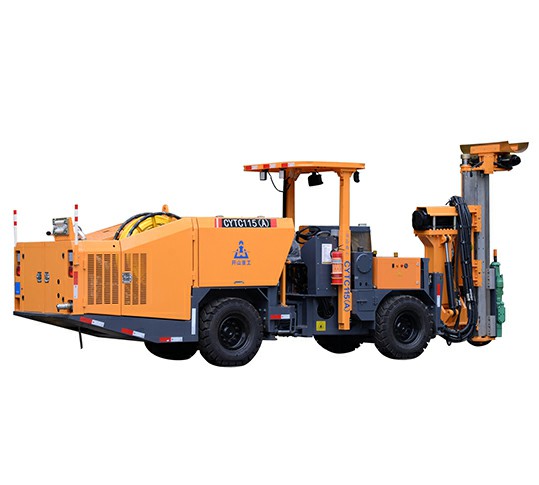

KSJ21-CYTC115

Серия KS. Гидравлические горнодобывающие буровые установки

Серия CYTC

по запросу Позвонить

Гидравлическая установка для бурения длинных скважин KSJ21-CYTC115 в основном используется для взрывного бурения горных выработок средней длины и поддерживающего бурения анкерного кабеля. Применяемая высота и ширина туннелей находятся в диапазоне 2,9-5,2 м. ширина 2,8-4,5 м. Опора для буровой стрелы способна вращаться на 360 градусов. В сочетании с поворотной стрелой и направляющим рельсом, он способен бурить на 360 градусов, таким образом, удовлетворяя требованиям различных шахтных буровых работ.

Экономичная глубина бурения до 35 метров, опционально 27 + 1 модуль автоматического приема и разгрузки штанг (длина бурильной трубы 9000 мм, глубина автоматического приема штанги 25 метров), что позволяет работать одному человеку.
Специальная тяговая балка из сверхпрочного алюминиевого сплава для средних и глубоких отверстий, передняя и задняя гидравлические центральные опоры обеспечивают стабильность процесса бурения. С масляным цилиндром со штоком поддерживается максимальная прямолинейность ствола скважины.
Принят верстак тележки с хорошим обзором; и беспроводной пульт дистанционного управления может служить опцией.
Шарнирно-сочлененное карьерное шасси с закрытым гидравлическим приводом, ширина буровой установки 1,6 м, подходит для туннелей малого и среднего размера.
Ступенчатый поршень используется для высокочастотного перфоратора ударного действия, и это может повысить эффективность передачи ударной волны и скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние.

Технические параметры		Система воздуха и воды
Длина	6750 мм	Воздушный компрессор	1×JN4	Расход смазки	180-250 г/ч
Ширина	1600 мм	Производительность воздушного компрессора	0,5 м3/мин	Расход смазки	180-250 г/ч
Высота	2580/3000 мм	Давление	6-8 бар	Водяной насос
Вес	прибл. 11000㎏	Устройство для смазки хвостовика	Электронный импульсный смазочный насос	Мощность	4кВт
Скорость трамбования на ровной поверхности	10 км/ч	Расход воздуха на смазку	0,3 м 3/мин	Мощность водяного насоса	6м3/ч
Максимальная подъемная сила	25% (14°)	Шасси
Защита безопасности		Дизельный двигатель	Cummins QSB3.9-C80/60kW/2200rpm	Рулевой механизм	Артикулированное рулевое управление: ±36°
Уровень шума	＜100 дБ(A)	Очистка выхлопных газов	Катализатор выхлопных газов	Торможение при движении	гидравлический тормоз
Подъемная безопасная крыша	Сертификат FOPS и ROPS	Система привода	Закрытая система полного привода	Парковочное торможение	Мокрый многодисковый тормоз
		Угол поворота	Угол поворота задней оси: ±6°	Топливный бак	30 л
		Шины	300-15
