Серия KS. Гидравлические горнодобывающие буровые установки

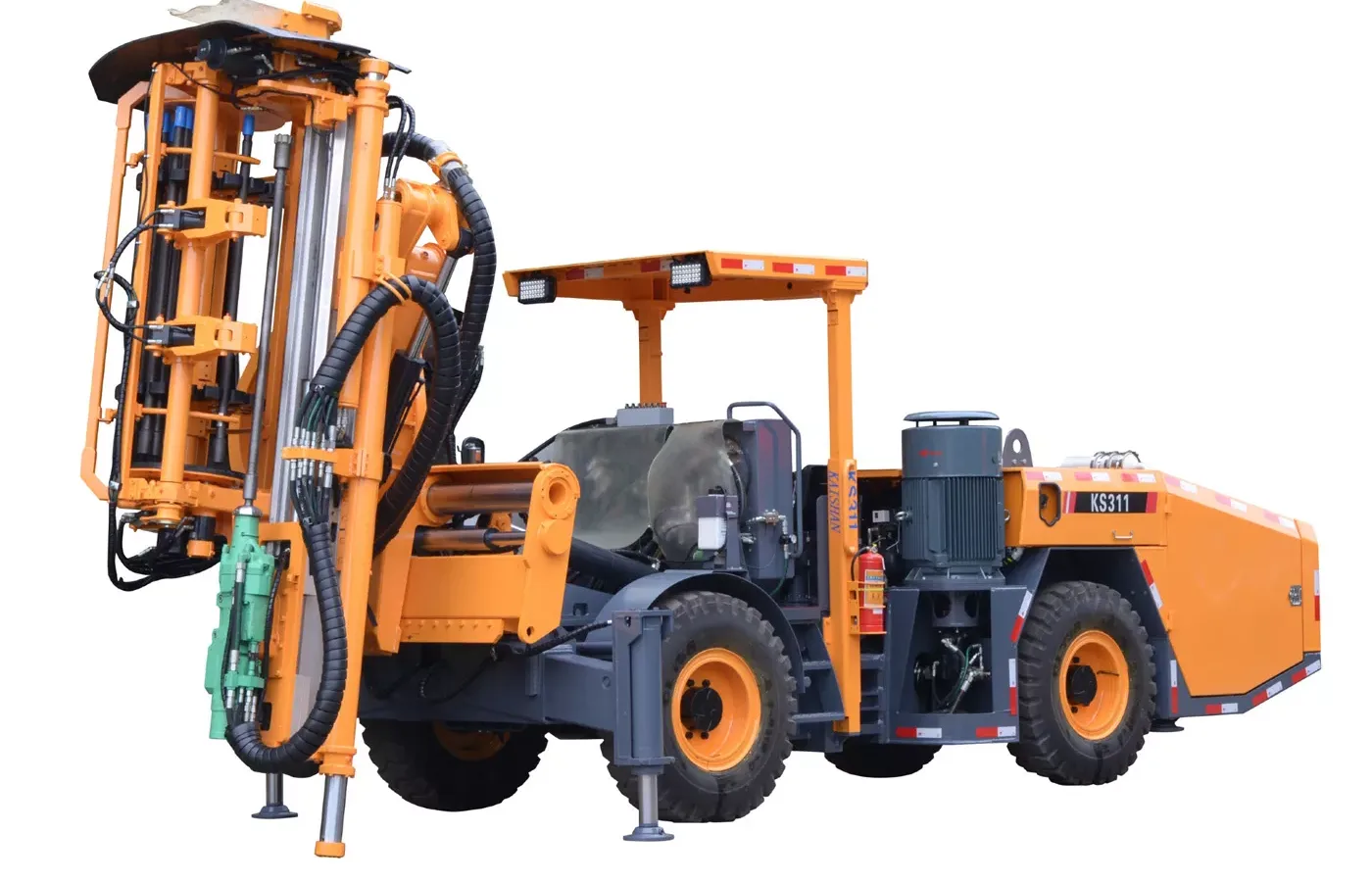

KS311-CYTC115(A)

Серия KS. Гидравлические горнодобывающие буровые установки

Серия CYTC

по запросу Позвонить

Гидравлическая установка для бурения длинных скважин KS311-CYTC115(A) в основном используется для взрывного бурения горных выработок средней длины и поддерживающего бурения анкерного кабеля. Применяемая высота тоннеля 2,9 м - 5,2 м, ширина тоннеля 2,8 м - 4,5 м. Опора для буровой стрелы способна вращаться на 360 градусов. В сочетании с поворотной стрелой и направляющим рельсом, он способен выполнять бурение на 360 градусов и параллельное бурение в пределах трех метров, таким образом, удовлетворяя требованиям различных видов бурения в шахте.

Экономичная глубина бурения до 35 метров, опциональный 27+1 автоматический модуль приема и разгрузки штанг (длина бурильной трубы 900 мм, автоматическая глубина приема штанг 25 метров), для обеспечения работы одного человека.
Специальная тяговая балка из сверхпрочного алюминиевого сплава для средних и глубоких отверстий, передняя и задняя гидравлические центральные опоры обеспечивают стабильность процесса бурения. С масляным цилиндром со штоком поддерживается максимальная прямолинейность ствола скважины.
Принят верстак тележки с хорошим обзором; и беспроводной пульт дистанционного управления может служить опцией.
Сочлененное карьерное шасси закрытого гидравлического пикирования. Буровая установка имеет ширину 1,6 м, что подходит для туннелей малого и среднего размера.
Ступенчатый поршень используется для высокочастотного ударного перфоратора, и это может улучшить эффективность передачи ударной волны и скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние.

Технические параметры		Система воздуха и воды
Длина	6750 мм	Воздушный компрессор	1×JN4	Расход смазочного масла	180-250 г/ч
Ширина	1600 мм	Производительность воздушного компрессора	0,5 м3/мин		180-250 г/ч
Высота	2580/3000 мм	Давление	6-8 бар	Водяной насос	1×CR10
Вес	прибл. 11000㎏	Устройство для смазки хвостовика	Электронный импульсный смазочный насос	Мощность	5,5 кВт
Трамвайная скорость на ровной поверхности	10 км/ч	Расход воздуха на смазку	0,3 м 3/мин	Производительность водяного насоса	6 м3/ч
Максимальная подъемная способность	25% (14°)	Шасси
Защита безопасности		Дизельный двигатель	Cummins QSB3.9-C125/93kW/2200rpm	Рулевой механизм	Артикулированное рулевое управление: ±36°
Уровень шума	＜100 дБ(A)	Очистка выхлопных газов	Катализатор выхлопных газов	Торможение при движении	Гидравлическое торможение
Подъемная безопасная крыша	Сертификат FOPS и ROPS	Приводная система	Закрытая система полного привода	Парковочное торможение	Мокрый многодисковый тормоз
		Угол поворота	Угол поворота задней оси: ±6°	Топливный бак	30 л
		Шины	300 - 15
