Серия КТ. Интегрированные внутрискваженные буровые установки
KT9D
Серия КТ. Интегрированные внутрискваженные буровые установки
по запросу
Позвонить

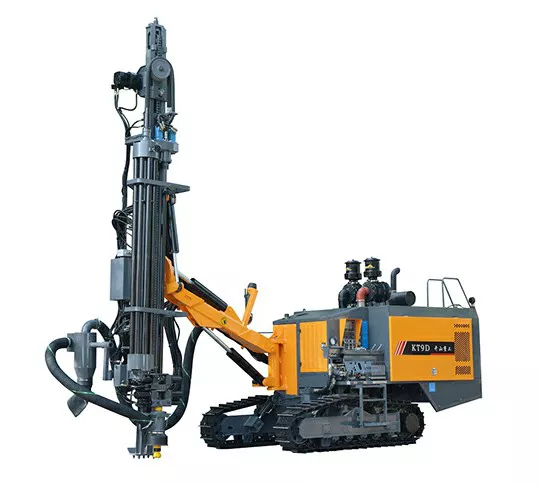

Интегрированная буровая установка KT9D для открытого бурения представляет собой передовое буровое устройство, объединяющее систему бурения отверстий и систему винтового воздушного компрессора. Он способен бурить вертикальные, наклонные и горизонтальные отверстия, в основном используется для открытых шахт, взрывных отверстий для каменной кладки и предварительных отверстий.
Он приводится в действие дизельным двигателем Cummins и Yuchai China stage3, а выход с двумя клеммами может управлять системой винтового сжатия и системой гидравлической трансмиссии. Буровая установка оснащена автоматической системой подачи штанг, модулем плавающего соединения бурильных труб, модулем смазки бурильных труб, системой предотвращения прихвата бурильных труб, гидравлической системой сбора сухой пыли, кабиной с кондиционером и т. д. Дополнительная функция индикации угла бурения и глубины. Буровая установка характеризуется отличной целостностью, высокой степенью автоматизации, эффективным бурением, экологичностью, энергосбережением, простотой эксплуатации, гибкостью и безопасностью при движении и т. д.
Гираторная дрель с высоким крутящим моментом
Стабильная гидравлическая система
Стальная гусеница, адаптируемая к любой местности
Автоматическая загрузка и разгрузка бурильных труб
| KT9D Технические параметры | |
| Твердость камня | f=6-20 |
| Диаметр сверления | φ90-130мм |
| Глубина экономного бурения | 24 м |
| Количество штанг | 7+1 |
| Скорость передвижения | 2,5/4 км/ч |
| Возможность подъема | 25º |
| Диапазон грунта | 430 мм |
| Мощность станка в сборе | 194KW/205KW |
| Дизельный двигатель (выбрать) | Cummins QSC8.3-C260-30.Yuchai YCA08280-T300 |
| Производительность винтового компрессора | 17 м³/мин |
| Давление нагнетания винтового компрессора | 17бар |
| Внешние размеры (Д*Ш*В) | 7800*3000*3300/3600mm |
| Вес | 12500 кг |
| Скорость вращения гиратора | 0-120 об/мин |
| Вращающий момент (макс.) | 2800N*m (Макс) |
| Максимальное усилие толкания | 25KN |
| Метод приведения в движение | Двигатель+роликовая цепь |
| Угол подъема буровой штанги | Вверх 47º, вниз 20º |
| Угол наклона балки | 120º |
| Угол поворота каретки | Правая 35º, левая 95º |
| Угол поворота буровой штанги | Правая 20º, Левая 50º |
| Угол выравнивания рамы | ±10º |
| Длина однократного выдвижения | 3490 мм |
| Компенсационная длина | 900мм |
| DTH молоток | K40 |
| Буровая штанга | φ76*3000мм |
| Метод сбора | Сухой тип (гидравлический циклонический ламинарный поток |
