Серия KM. Гидравлические буровые установки для анкерной крепи

KM211-CYTM41/2(A)

Серия KM. Гидравлические буровые установки для анкерной крепи

Серия CYTM

по запросу Позвонить

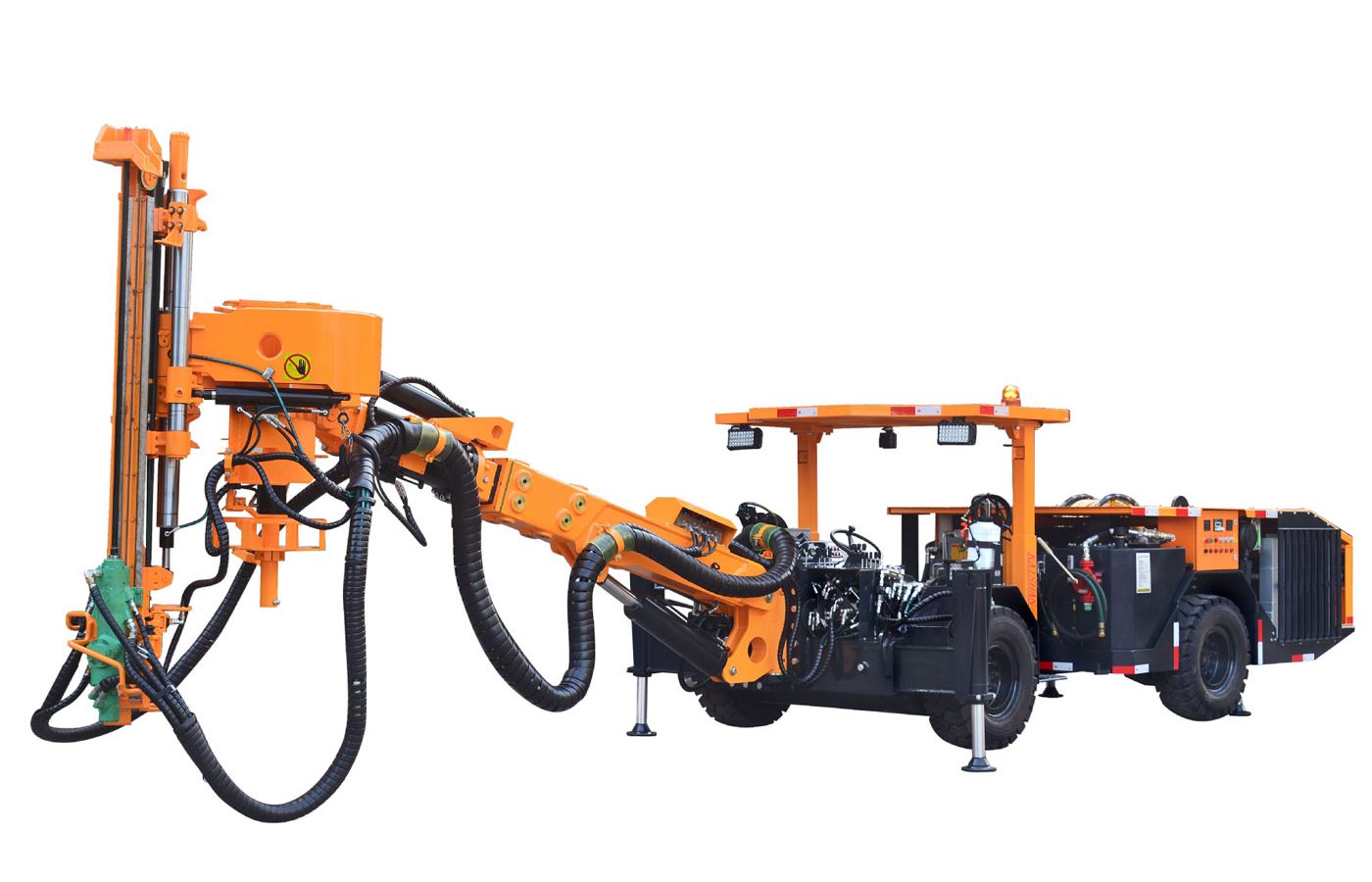

KM211-CYTM41/2(A) гидравлическая установка для крепления скальных болтов специально разработана для сооружения скального болта в трубном шве низких туннелей и способна проходить участок шириной 2 метра и высотой 2,5 метра. Она подходит для проведения анкерных работ в туннелях, сечение которых имеет ширину более 2,5 метров и высоту более 3 метров.

Полные функции. Выдвижная балка на двух станциях доступна и оснащена магазином емкостью 10 болтовых стержней, а также дополнительным модулем защитной сетки; он способен выполнять следующие задачи: бурение, сетку и установку анкерной штанги;
Высокая безопасность. Операторы защищены потолком, далеко от опасной зоны;
Высокая эффективность. Ступенчатый поршень используется для высокочастотного перфоратора, и это может повысить эффективность передачи ударной волны и повысить скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;
Буровая установка обеспечивает оператору хороший обзор; шарнирно-сочлененное шасси с полным приводом обеспечивает гибкое, быстрое и безопасное движение в узком туннеле;
Значительное пространство и автоматические функции позволяют водителю сконцентрироваться на сверлении безопасно, быстро и точно;
Все соответствующие части находятся в хорошей защите, а также просты в обслуживании.

Технические параметры
Размеры и вес			Система воздуха и воды
Длина	10200 мм		Воздушный компрессор	1×JN5	Расход смазочного масла	180-250 г/ч
Ширина	1600 мм		Производительность воздушного компрессора	0,5 м³/мин
Высота	1800/2650mm		Давление	6-8 бар	Водяной насос	1×CR3
Вес	Прибл.12000кг		Устройство для смазки хвостовика	Электронный импульсный смазочный насос	Питание	1,5 кВт
Скорость трамбования на ровной поверхности	10 км/ч
Максимальная грузоподъемность	25%（14°）		Расход воздуха на смазку	0.3 м³/мин	Производительность водяного насоса	3м³/ч
Защита безопасности			Шасси
Уровень шума	＜100 дБ(A)		Дизельный двигатель	Cummins QSB3.9 -C80-31/60kW/2200rpm	Торможение при движении	Гидростатический тормоз
Подъемная безопасная крыша	Соответствует требованиям FOPS и ROPS		Очистка выхлопных газов	Катализатор выхлопных газов	Торможение при парковке	Многодисковый тормоз
Система буровой стрелы
Модель	K22		Приводная система	Закрытая система полного привода	Топливный бак	60L
Удлинитель бункера	800 мм
Система бурения			Электрогидравлический силовой агрегат
	Сверление	Установка стержня болта	Двигатель		45кВт
Каменная дрель	1×HC25/R32	1×HC25/R32	Удар/подача/позиционирование		Аксиальный поршневой насос с переменным рабочим объемом
Ударная мощность	8KW	8KW	Вращение		Насос шестеренчатый
Ударный поток	65 л/мин	65 л/мин	Тонкость фильтра		10 μ
Давление удара	150bar	150bar	Гидравлический масляный бак		240 л
Максимальное давление вращения	175 бар	------	Гидравлический охладитель		Водоохладитель
Ударная частота	55-65Гц	55-65Гц	Рабочее напряжение		380 В
Крутящий момент	325 Нм	------	Частота		50Гц
Диаметр отверстия	32-51 мм		Способ запуска		Звезда-треугольник
Вращение луча	360°		Кабельная катушка		1×K440
Удлинение подачи	480 мм		длина кабельной катушки		100 м
Применяемая высота туннеля	Длина стержня болта +1700мм		Технические характеристики кабеля		3×25+3G6
